Edelstahl Destille 100l - Kalte Finger
Artikelnummer: 1732Verwandte Produkte
Produktdetailbeschreibung

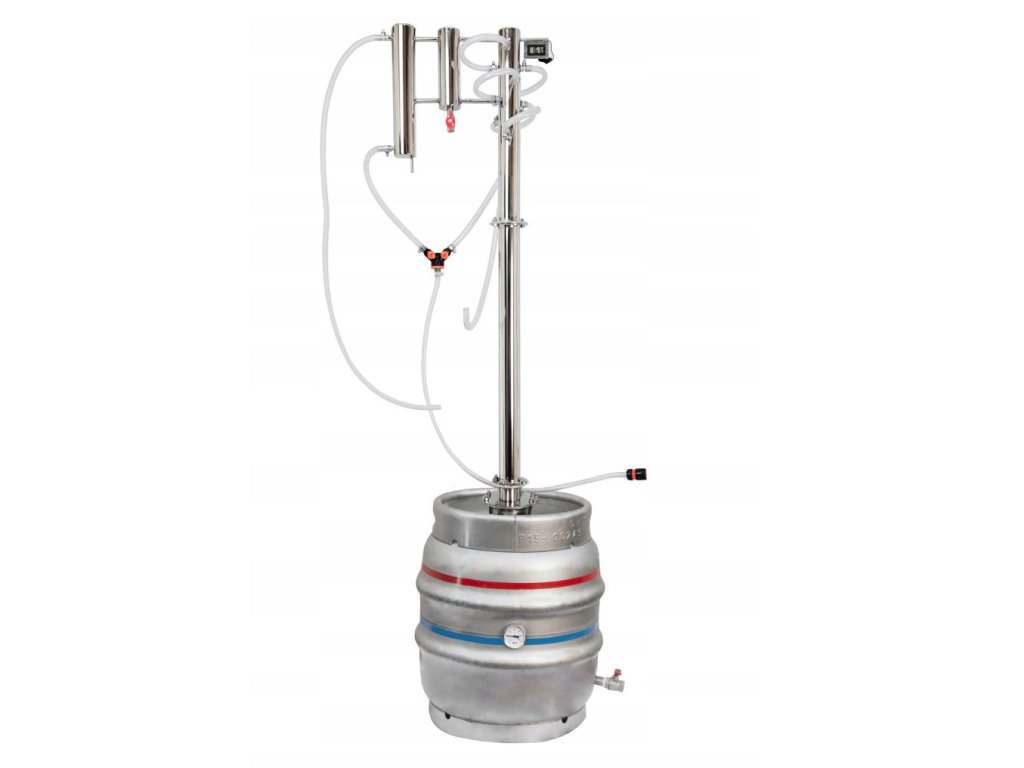

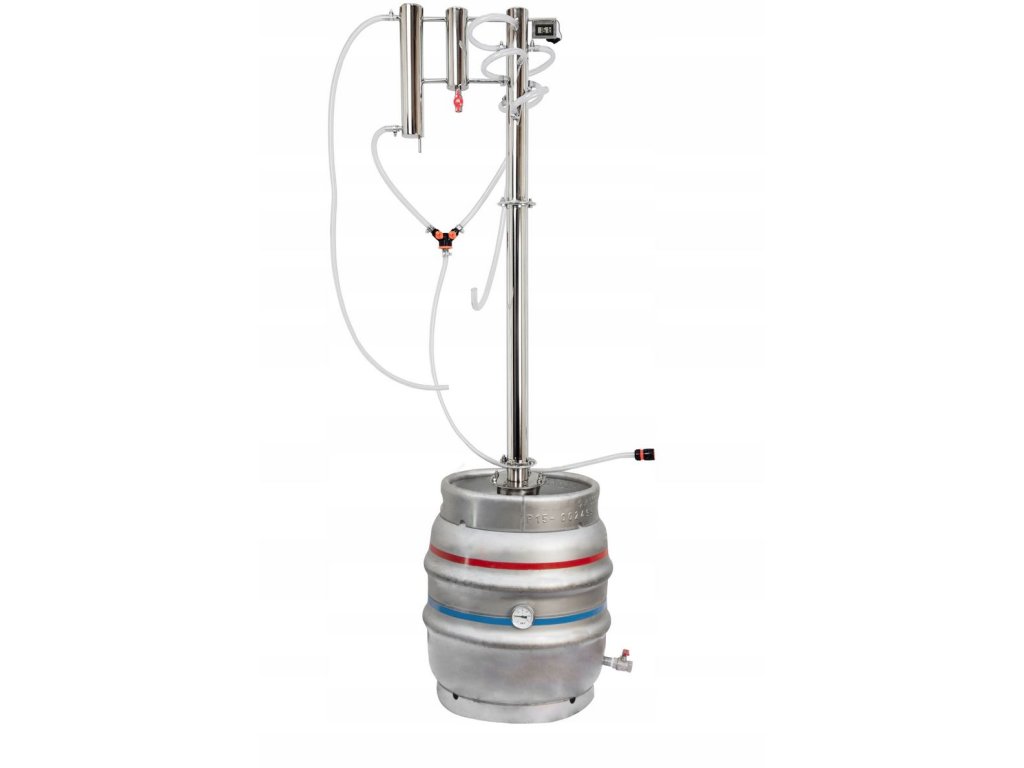

Die Destillieranlage aus Edelstahl Edest KEG 100 l mit sechs Kühlfingern ist ein Destillationsset mit externer Gasbeheizung, das für Prozesse konzipiert ist, die ein gesteuertes Erhitzen und eine Wasserkühlung erfordern. Die Basis des Geräts ist ein Edelstahlbehälter mit einem Volumen von 100 Litern und einer breiten Einfüllöffnung von 12 cm, an den eine geteilte Destillationskolonne mit internem Reflux und einem Durchmesser von 60,3 mm anschließt. Sechs Kühlfinger, eine Kupfer- und Edelstahlfüllung der Kolonne, zwei separat regulierbare Kühlkreisläufe sowie ein elektronisches und ein analoges Thermometer ermöglichen die Überwachung und Beeinflussung der Bedingungen des Destillationsprozesses. Die Gesamthöhe des aufgebauten Geräts beträgt ca. 185 cm.
Hauptvorteile der Destillieranlage Edest KEG 100 l
-
Edelstahlbehälter mit 100 l Volumen – Großkapazitätsausführung für entsprechende Destillationsprozesse
-
Breite Einfüllöffnung Ø 12 cm – bequemeres Befüllen, Entleeren und Reinigen des Behälters
-
Destillationskolonne mit internem Reflux – System aus sechs Kühlfingern aus Rohren mit Ø 12 mm
-
Geteilte Kolonne mit einer Höhe von 120 cm – einfacheres Auseinanderbauen, Reinigen und Lagern
-
Kolonnendurchmesser 60,3 mm – ausreichend Platz für die Kupfer- und Edelstahlfüllung
-
Kupfer-Prismenfedern 0,5 l und 9 Edelstahl-Kugeldrahtwollen – Füllmaterial für den Kontakt zwischen aufsteigenden Dämpfen und zurückfließendem Kondensat
-
Zwei unabhängige Kühlkreisläufe – separate Regulierung des Wasserdurchflusses mittels Ventilen
-
Kühler mit einer Spirale von 300 cm Länge – Wasserkondensator mit einem Rohr von Ø 8 mm
-
Schlammabscheider mit 600 ml Volumen – separater Behälter mit einem Ablassventil 3/8“
-
Elektronisches und analoges Thermometer – Überwachung der Temperatur in der Kolonne und im Behälter
-
Kugelhahn-Ablassventil 3/4“ – einfacheres Entleeren des abgekühlten Behälters
-
Beheizung durch externen Gasbrenner – Möglichkeit, die passende Wärmequelle gemäß den Anforderungen des Geräts zu wählen
Was ist im Paket enthalten
-
Edelstahlbehälter KEG mit 100 l Volumen und Einfüllöffnung Ø 12 cm
-
Geteilte Destillationskolonne mit einem Durchmesser von 60,3 mm und einer Gesamthöhe von 120 cm
-
Kolonnenkopf mit einem System aus sechs Kühlfingern
-
Sechs Kühlrohre Ø 12 mm für den internen Reflux
-
Kupfer-Prismenfedern mit einem Volumen von 0,5 l
-
Neun Edelstahl-Kugeldrahtwollen für die Kolonnenfüllung
-
Schlammabscheider mit 600 ml Volumen und Ablassventil 3/8“
-
Wasserkühler mit einer Spirale von 300 cm Länge und einem Rohrdurchmesser von 8 mm
-
Kühlwasserverteiler mit zwei Regelventilen
-
Elektronisches Thermometer mit Display im Gehäuse
-
Analoges Bimetallthermometer
-
Verstärkter Zulaufschlauch 1/2″, Länge 1,5 m
-
Zwei verstärkte Ablaufschläuche 1/2″, Länge 1 m
-
Schnellkupplung 1/2″ für den Anschluss des Kühlwassers
-
Silikondichtungen für die entsprechenden Verbindungen der Baugruppe
-
Schlauchschellen zur Befestigung der Schläuche
-
Kugelhahn-Ablassventil des Behälters 3/4″
-
Verbindungselemente der Kolonne gemäß der gelieferten Ausführung
Gasbrenner, Gasflasche sowie Zubehör für den Gasanschluss sind nicht im Standardlieferumfang enthalten. Die Heizquelle muss separat erworben werden.
Edelstahlbehälter KEG mit einem Volumen von 100 Litern
Die Basis des Geräts ist ein Edelstahlbehälter KEG mit einem Volumen von 100 Litern, gefertigt aus korrosionsbeständigem, lebensmittelechtem Edelstahl. Die Edelstahl-Ausführung bietet eine gute Beständigkeit bei regelmäßigem Gebrauch und erleichtert die Reinigung des Innenraums. Aufgrund des größeren Volumens ist das Gerät für Prozesse bestimmt, bei denen eine höhere Kapazität als bei kleineren 30l oder 50l Destillationsanlagen erforderlich ist. Der Behälter ist mit einem vorbereiteten Anschluss für die Destillationskolonne, einem Kapillarrohr für den Temperatursensor und einem unteren Ablassventil ausgestattet. Das Gesamtvolumen von 100 Litern stellt jedoch nicht automatisch die maximale Arbeitsbefüllung dar – die tatsächliche Befüllung muss den Sicherheitsanforderungen des jeweiligen Prozesses und den Anweisungen des Herstellers entsprechen.
Breite Einfüllöffnung mit einem Durchmesser von 12 cm
Ein großer praktischer Vorteil dieses Modells ist die breite Einfüllöffnung mit einem Durchmesser von 12 cm, die den Zugang zum Behälter erleichtert. Im Vergleich zu Behältern mit engem Hals ermöglicht sie ein bequemeres Befüllen, Entleeren und die anschließende Reinigung der Innenwände. Die breite Öffnung ist besonders bei der regelmäßigen Wartung von Vorteil, wenn es wichtig ist, eventuelle Ablagerungen zu entfernen und den Behälter sauber zu halten. Die Konstruktion ermöglicht zudem den Anschluss der entsprechenden Destillationskolonne über ein Verbindungssystem, das für die spezifische Ausführung des Behälters vorgesehen ist.
Kolonne mit internem Reflux und sechs Kühlfingern
Einer der Haupttechnischen Vorteile des Edest KEG 100 l ist die Destillationskolonne mit internem Reflux, die mit sechs sogenannten Kühlfingern ausgestattet ist. Diese bilden Kühlelemente aus Rohren mit einem Durchmesser von 12 mm, die an der teilweisen Kühlung der aufsteigenden Dämpfe innerhalb der Kolonne beteiligt sind. Bei diesem Prozess kondensiert ein Teil der Dämpfe, und die entstehende Flüssigkeit fließt zurück in die Kolonne. Dieses Phänomen wird als Reflux bezeichnet und ist wichtig für den wiederholten Kontakt zwischen aufsteigenden Dämpfen und zurückfließendem Kondensat. Die kalten Finger dienen also nicht als Hauptauslasskühler, sondern sind Teil des internen Refluxsystems. Das entstandene Kondensat am Geräteauslass wird durch einen separaten Wasserkühler abgekühlt.
Geteilte Destillationskolonne mit einer Höhe von 120 cm
Die Destillationskolonne hat eine Gesamthöhe von 120 cm und einen Durchmesser von 60,3 mm. Der Hersteller unterteilt sie in zwei Hauptteile – ein Unterteil mit einer Höhe von ca. 70 cm und ein Oberteil mit dem Kolonnenkopf mit einer Höhe von 50 cm. Diese Bauweise erleichtert die Demontage, den Transport, die Lagerung und den Zugang zur inneren Füllung bei der Reinigung. Die geteilte Konstruktion ermöglicht zudem die Arbeit mit verschiedenen Kolonnenkonfigurationen im Rahmen der technischen Möglichkeiten der jeweiligen Baugruppe. Die einzelnen Verbindungen müssen ordnungsgemäß abgedichtet und gemäß der Herstellerdokumentation montiert sein. Ein weiterer Vorteil ist die einfachere Wartung, ohne die Kolonne als ein einziges langes, nicht zerlegbares Teil handhaben zu müssen.
Kupfer- und Edelstahlfüllung der Kolonne
Im Lieferumfang enthalten sind 0,5 Liter kupferne prismatische Federn und neun Edelstahlgeflechte, die die Füllung der Destillationskolonne bilden. Ihre Aufgabe ist es, eine größere Kontaktfläche für die aufsteigenden Dämpfe und das zurückfließende Kondensat zu schaffen. Kupfer wird in Destillationssystemen auch aufgrund der Interaktion mit bestimmten Schwefelverbindungen verwendet, während die Edelstahlfüllung eine robuste Konstruktion und eine einfachere Wartung bietet. Die korrekte Platzierung und Menge der einzelnen Füllungstypen muss den Anweisungen des Herstellers entsprechen, da eine zu starke Verdichtung oder Verschmutzung den Durchfluss der Kolonne einschränken kann.
Zwei separat regulierbare Kühlkreisläufe
Die Destillationsanlage Edest KEG 100 l nutzt zwei Kühlkreisläufe mit unabhängiger Regulierung des Wasserdurchflusses. Einer dient dem internen Refluxsystem mit den kalten Fingern, der andere dem Hauptkondensator. Jeder Kreislauf besitzt ein eigenes Regulierventil, sodass die Kühlintensität in den verschiedenen Teilen der Anlage je nach Bedarf angepasst werden kann. Der Hersteller liefert zudem ein Verteilerelement, verstärkte Wasserschläuche und eine Schnellkupplung für den Anschluss an eine entsprechende Wasserquelle mit. Ein ordnungsgemäßer Kühlbetrieb ist für einen sicheren Betrieb unerlässlich und erfordert die Kontrolle der Durchlässigkeit der Schläuche, der Dichtigkeit der Verbindungen sowie die Verfügbarkeit einer ausreichenden Menge an Kühlwasser.
Wasserkühler mit einer Spirale von 300 cm Länge
Bestandteil der Baugruppe ist ein wassergekühlter Kondensator mit einer inneren Spirale von 300 cm Länge, gefertigt aus einem Rohr mit einem Durchmesser von 8 mm. Der Kühler dient dazu, die Wärme aus den durch das Destillationssystem fließenden Dämpfen abzuleiten und diese anschließend zu kondensieren. Dank der spiralförmigen Anordnung bietet er einen längeren Kontaktweg für den Wärmeaustausch auf kompaktem Raum. Die Effizienz der Kühlung hängt von den Betriebsbedingungen, der Temperatur des zugeführten Wassers sowie dessen Durchflussmenge ab. Der Hersteller gibt an, dass die Konstruktion auf einen effizienten Wärmeübergang und einen vernünftigen Kühlwasserverbrauch ausgelegt ist; ein spezifischer Verbrauch für dieses Modell wird jedoch nicht festgelegt.
Schlammabscheider mit einem Volumen von 600 ml
Die Destillationskolonne wird durch einen Schlammabscheider mit einem Volumen von 600 ml ergänzt, der mit einem separaten Ablassventil 3/8″ ausgestattet ist. Dieses Konstruktionselement dient zum Auffangen ausgewählter flüssiger Bestandteile und Kondensate im entsprechenden Teil des Destillationssystems. Dank des Ablassventils kann der Behälter bei sicher abgeschaltetem und abgekühltem Gerät bequemer entleert werden. Der Schlammabscheider ist ein eigenständiges Teil des Systems und darf nicht mit dem Hauptkühler oder dem Ablassventil des Tanks verwechselt werden. Um die ordnungsgemäße Funktion zu gewährleisten, ist es wichtig, Sauberkeit, Dichtheit und Durchlässigkeit zu kontrollieren.
Elektronisches und analoges Thermometer
Edest KEG 100 l wird mit zwei Thermometern geliefert, die eine Überwachung der Betriebstemperaturen in verschiedenen Teilen des Systems ermöglichen. Das elektronische Thermometer mit Display im Rahmen dient zur Messung der Dampftemperatur im oberen Teil der Kolonne, während das analoge Bimetall-Thermometer eine zusätzliche Kontrollmessung ermöglicht. Sowohl der Tank als auch der Kolonenkopf verfügen über vorbereitete Messpunkte für die entsprechenden Sensoren. Dadurch kann das Bedienpersonal die Temperaturbedingungen kontinuierlich überwachen, ohne in die geschlossenen Teile des Systems eingreifen zu müssen. Das Vorhandensein von Thermometern bedeutet jedoch keine automatische Steuerung des gesamten Prozesses.
Unteres Ablassventil 3/4″
Im unteren Teil des Edelstahltanks befindet sich ein Kugelauslassventil mit einer Größe von 3/4″, das eine bequemere Entleerung des Inhalts nach Beendigung des Betriebs ermöglicht. Der Hersteller verwendet für diesen Teil einen Edelstahl-Anschlussstutzen und ein entsprechendes Kugventil. Diese Lösung ist besonders bei dem größeren 100l-Tank praktisch, da der gesamte Behälter zur Entleerung nicht bewegt werden muss. Das Ventil darf nur unter Einhaltung eines sicheren Verfahrens verwendet werden, insbesondere nach dem Abschalten der Heizung und dem Abkühlen des Geräts sowie der Flüssigkeit.
Externe Gasbeheizung
Dieses Modell der Destillationsanlage ist für die Beheizung mittels eines separaten Gasbrenners vorgesehen. Im Gegensatz zu den elektrischen Varianten verfügt es in der Grundausstattung über keine eigenen elektrischen Heizelemente. Die Heizintensität wird daher über eine geeignete externe Wärmequelle gesteuert, die den Abmessungen des Tanks und den Sicherheitsanforderungen des Geräts entsprechen muss. Der Gasbrenner ist separat zu erwerben; bei der Auswahl sind zudem die Stabilität des Behälters, die gewünschte Leistung, die Gasart und der korrekte Anschluss zu berücksichtigen.

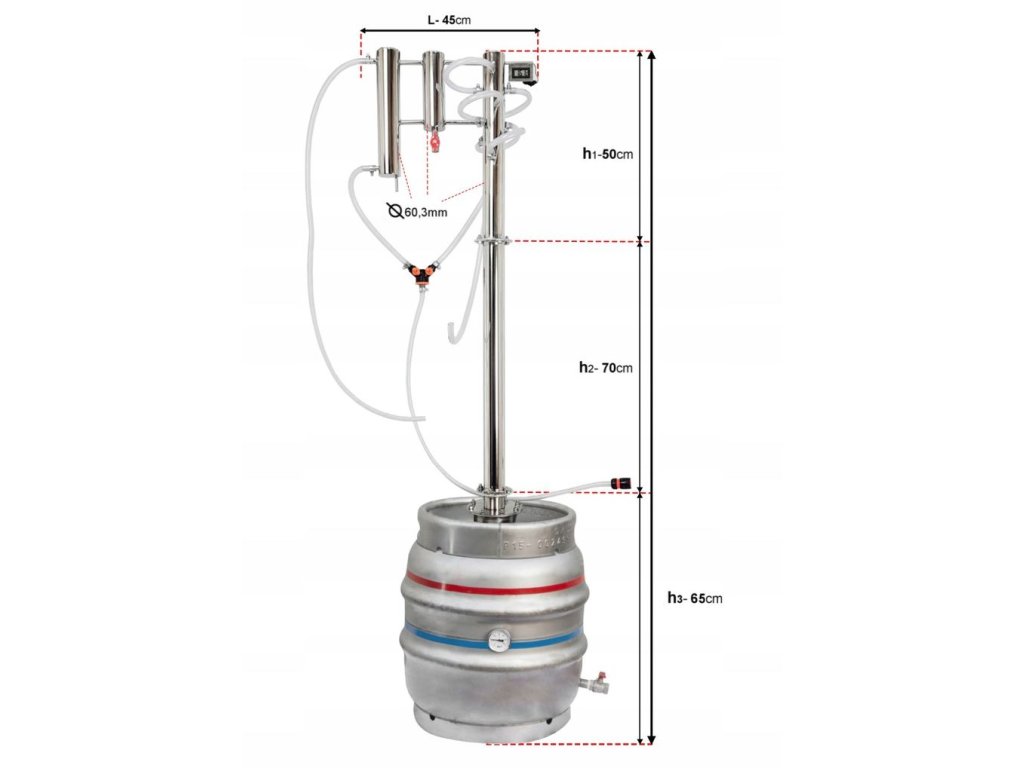

Maße und Platzbedarf des Systems
Die montierte Destillationsanlage hat eine Gesamthöhe von ca. 185 cm, wobei die Kolonne selbst 120 cm misst. Aufgrund des Tankvolumens und der Gerätehöhe muss vor der Installation ein ausreichend geräumiger, stabiler und sicherer Ort gewählt werden. Es muss nicht nur mit den Maßen der Destille selbst, sondern auch mit der Platzierung des Gasbrenners, der Kühlwasserleitungen und dem Zugang zu den Regulierventilen gerechnet werden. Der Untergrund muss stabil und für die Belastung des Behälters, insbesondere im befüllten Zustand, geeignet sein. Die Planung muss zudem eine angemessene Belüftung sowie sichere Bedingungen für den Betrieb der Gasanlage berücksichtigen.
Sichere Verwendung und Wartung
Die Destillationsanlage kombiniert eine erhitzte Flüssigkeit, Dampfleitungen und eine Wasserkühlung. Beim Betrieb mit einem Gasbrenner ist zudem eine offene Flamme vorhanden, daher müssen die Sicherheitsvorschriften des Geräteherstellers sowie die des gewählten Brenners strikt eingehalten werden. Sorgen Sie für eine ausreichende Belüftung, einen stabilen Stand des Behälters, dichte Verbindungen und eine unterbrechungsfreie Funktion des Kühlsystems. Die Auslässe und Dampfleitungen dürfen nicht blockiert werden, und das Gerät darf nicht als geschlossener Druckbehälter verwendet werden. Bei der Verwendung von brennbaren Flüssigkeiten oder Dämpfen besteht ein besonders schwerwiegendes Brandrisiko, weshalb eine entsprechende technische Sicherung und die Einhaltung der relevanten Vorschriften erforderlich sind. Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
Nach Beendigung des Betriebs muss die Wärmequelle sicher ausgeschaltet werden und alle Komponenten müssen vollständig auskühlen. Erst danach können Demontage, Reinigung und Wartung durchgeführt werden. Überprüfen Sie regelmäßig die Silikondichtungen, Verbindungselemente, Kühlschläuche und Ventile. Halten Sie die Kupfer- und Edelstahlausfüllung gemäß den Anweisungen des Herstellers sauber, um eine Beeinträchtigung der Durchlässigkeit der Kolonne zu vermeiden.
Rechtlicher Hinweis
In der Tschechischen Republik ist die Herstellung von Alkohol und alkoholischen Destillaten ohne entsprechende Genehmigung nicht gestattet, auch nicht für den Eigenbedarf. Die Herstellung von Alkohol unterliegt dem Gesetz Nr. 61/1997 Sb. über Spirituosen in der geltenden Fassung sowie weiteren zugehörigen Vorschriften. Die Destillationsanlage kann auch für andere gesetzlich zulässige Zwecke verwendet werden, wie z. B. die Destillation von Wasser oder die Herstellung von Hydrolaten, sofern das jeweilige Gerät technisch dafür geeignet ist. Der Verkauf und die Verbringung von Anlagen zur Herstellung oder Verarbeitung von Spirituosen unterliegen den entsprechenden gesetzlichen Meldepflichten.
Weitere Informationen finden Sie auf unserer Seite Gesetzgebung für Hausbrennereien.
Was empfehlen wir zusätzlich?
Zum Erhitzen des Edelstahlbehälters empfehlen wir einen geeigneten Gasbrenner mit den Maßen 39 × 39 cm, der in unserem Sortiment für Behälter bis zu einem Volumen von 100 Litern vorgesehen ist. Vor dem Kauf sollte zudem die Kompatibilität mit der Konstruktion und den Maßen des spezifischen Behälters überprüft werden. Weder der Brenner noch der Gasanschluss sind im Lieferumfang der Destillationsanlage enthalten.
Für die regelmäßige Wartung können passende Ersatzdichtungen, Kupferausfüllungen und weitere kompatible Teile praktisch sein. Werfen Sie einen Blick in unser Angebot an Zubehör für Destillationsanlagen.
Häufig gestellte Fragen
Welches Volumen hat die Destillationsanlage Edest KEG?
Der Edelstahltank hat ein Gesamtvolumen von 100 Litern. Die tatsächliche Arbeitsbefüllung muss den Anforderungen des Herstellers und dem jeweiligen Prozess entsprechen.
Ist ein Gasbrenner im Lieferumfang enthalten?
Nein. Dieses Modell ist für die externe Gasbeheizung ausgelegt, wobei der Brenner separat erworben werden muss.
Wie breit ist die Einfüllöffnung?
Der Tank verfügt über eine Einfüllöffnung mit einem Durchmesser von 12 cm, die das Befüllen und die Reinigung erleichtert.
Was bedeutet die Technologie der Kaltfinger?
Sechs Kaltfinger bilden das Kühlsystem im Inneren der Destillationskolonne. Ihre Aufgabe ist es, die aufsteigenden Dämpfe teilweise zu kühlen und einen internen Reflux zu erzeugen, bei dem ein Teil des Kondensats in die Kolonne zurückfließt.
Welche Maße hat die Destillationskolonne?
Die Kolonne hat einen Durchmesser von 60,3 mm und eine Gesamthöhe von 120 cm. Sie besteht aus zwei Hauptteilen mit einer Höhe von 70 bzw. 50 cm.
Welche Kolonnenfüllung ist im Lieferumfang enthalten?
Der Hersteller liefert 0,5 Liter Kupfer-Prismenfedern und neun Edelstahl-Wollknäuel.
Hat das Gerät zwei Kühlkreisläufe?
Ja. Die zwei Kreisläufe verfügen über eine separate Regulierung des Wasserdurchflusses mittels Ventilen.
Sind beide Thermometer im Lieferumfang enthalten?
Ja. Die Standardausstattung umfasst ein elektronisches Thermometer mit Display und ein analoges Bimetall-Thermometer.
Wie hoch ist die Gesamthöhe des Geräts?
Nach dem Zusammenbau misst es etwa 185 cm.
Hat der Tank ein Ablassventil?
Ja. Der Tank ist mit einem Kugelhahn 3/4″ ausgestattet. Der separate Schlammabscheider hat ein Ablassventil 3/8″.
Ist es möglich, mit diesem Gerät legal zu Hause Alkohol herzustellen?
In der Tschechischen Republik ist die Herstellung von Alkohol ohne entsprechende Genehmigung untersagt, auch für den Eigenbedarf. Die Verwendung des Geräts muss stets den geltenden gesetzlichen Bestimmungen entsprechen.
Edest KEG 100 l – Edelstahl-Destillationsapparat mit internem Reflux
Der Edelstahl-Destillationsapparat Edest KEG 100 l bietet einen großen Behälter mit breitem Einfüllstutzen, eine geteilte Kolonne mit sechs Kühlfingern sowie eine übersichtliche technische Ausstattung zur Überwachung und Regulierung des Kühlsystems. Dank der Edelstahlkonstruktion, dem Thermometer-Set und dem mitgelieferten Anschlusszubehör stellt er ein praktisches System für entsprechende Destillationsprozesse in Übereinstimmung mit den geltenden gesetzlichen Vorschriften dar.
Weitere Modelle finden Sie in unserem Sortiment an Destillationsapparaten, wo Sie auch kleinere Behälter oder elektrisch beheizbare Varianten wählen können.
Wir sind ein Familienunternehmen aus Opava und beraten Sie gerne bei der Auswahl der passenden Destillieranlage sowie des entsprechenden Zubehörs. Sie können uns auch persönlich in unserem Ladengeschäft besuchen. Wenn Sie sich ein bestimmtes Modell ansehen möchten, empfehlen wir Ihnen, vor Ihrem Besuch zu prüfen, ob dieses bei uns ausgestellt ist. Weitere Informationen finden Sie im Bereich Kontakte.
Zusätzliche Parameter
| Kategorie: | Destilliergeräte ohne Wärmequelle |
|---|---|
| Tankvolumen: | 100 l |
| Heizungsart: | Externer Gasbrenner (nicht im Lieferumfang enthalten) |
| Material des Tanks: | Edelstahl |
| Durchmesser der Einfüllöffnung: | 12 cm |
| Destillationskolonnentyp: | Interner Rückfluss, 6 Kühlfinger Ø 12 mm |
| Höhe der Destillationskolonne: | 120 cm |
| Durchmesser der Destillationskolonne: | 60,3 mm |
| Kühlungsart: | 2 separat regulierbare Wasserkreise |
| Kühlspirale: | 300 cm, Rohr Ø 8 mm |
| Gesamthöhe des Geräts: | 185 cm |
| Thermometer: | Elektronisch und analog-bimetallisch |
